Жидкий цинк — средство для защиты от коррозии — Статья от компании КрасКо

Цинковое покрытие дает эффективную пролонгированную (сроком до 20-25 лет) защиту от коррозии. Но такие методы, как горячее цинкование и электрохимическое осаждение, не подходят для крупных металлических конструкций, потому что в реальности они просто не выполнимы.

Достойной заменой им служит более доступный и менее затратный вариант — цинкование металла холодным способом.

Суть холодного цинкования

Процесс холодного цинкования заключается в покрытии предварительно подготовленной поверхности металла специальным составом, содержащим цинк. Оцинковку можно проводить любым способом — кистью, валиком, погружением, пневматическим и безвоздушным распылением.

Благодаря своим физико-химическим свойствам нанесенный на металл жидкий цинк оказывает два типа защиты:

• барьерную — изолирует поверхность металла от влаги;
• протекторную — цинк в присутствии влаги играет роль анода по отношению к металлу. Постепенно расходуясь, он образует соединения, защищающие металл от разрушения.

С течением времени в процессе эксплуатации изделия структура покрытия уплотняется, защитное действие полностью переходит к барьерному типу. И механизм защиты становится таким же, как при покрытии, нанесенном горячим способом.

Холодное цинкование применяется:

• как самостоятельная антикоррозионная защита;
• в качестве грунтовки под эмали и другие ЛКМ;
• для защиты металла между операциями (перед резкой, штамповкой);
• для ремонта поврежденных оцинкованных поверхностей.

Преимущества метода

Использование метода холодного цинкования имеет ряд бесспорных преимуществ:

• независимость от размеров изделия обрабатываемой поверхности;
• допустимость оцинковки сварных швов на месте;
• возможность работать в большом интервале температуры окружающей среды: от -20°С до +40°С;
• высокая адгезия цинкосодержащего слоя с лакокрасочными материалами;
• получение эластичного покрытия, устойчивого к механическим и термическим деформациям.

К числу несомненных достоинств защиты следует отнести простоту применения, относительную дешевизну и быструю окупаемость.

Метод холодного цинкования нашел широкое применение в антикоррозионной защите самых разных объектов:

• строительных металлоконструкций;
• мостов;
• гидротехнических сооружений;
• резервуаров, цистерн;
• трубопроводов из стали и черных металлов;
• нефте- и газопроводов;
• железнодорожного и водного транспорта;
• сельхозтехники и др.

Цинконаполненные грунты производства КрасКо — долговременная защита металла от коррозии

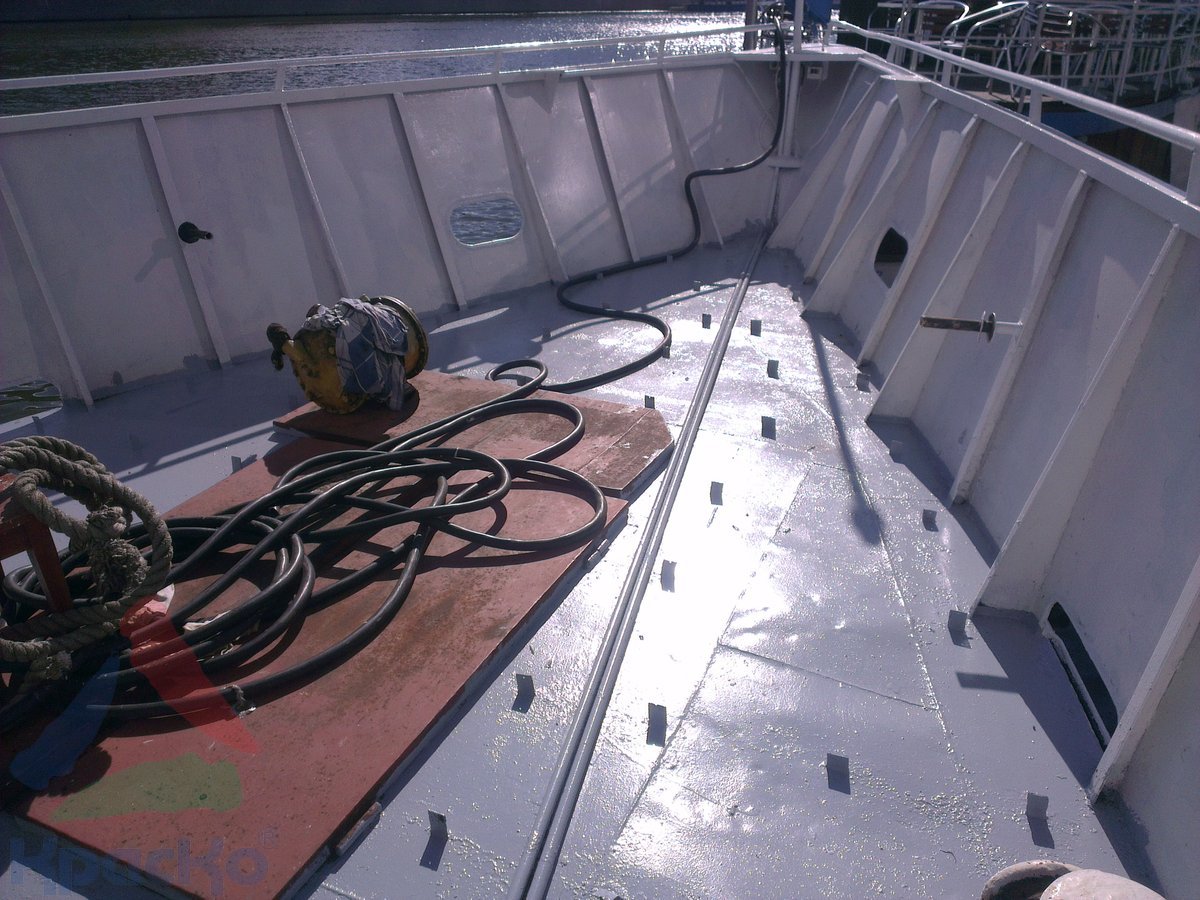

Цинконол

Отвердевание покрытия происходит под воздействием влаги, содержащейся в воздухе.

Гальваническая пара «цинк-железо» препятствует ржавлению металла даже при нарушении целостности покрытия.

Цинконол эффективно защищает металл при наличии в воздухе щелочных и кислотных паров. Оцинкованные им изделия длительное время устойчивы к контактам с маслами и нефтепродуктами, пресной и морской водой.

Металлоконструкции, обработанные этим составом, успешно эксплуатируются в регионах с любым типом климата — от холодного до жаркого влажного.

Одной из важных характеристик грунта является его высокая термостойкость — нанесенное покрытие выдерживает длительное нагревание до +120 °С.

Перед нанесением жидкого цинка поверхность нужно очистить от грязи, старой краски, жира, масел.

• Расход грунта — 1 кг на 4-5 м2 при толщине слоя 60-80 мкм.

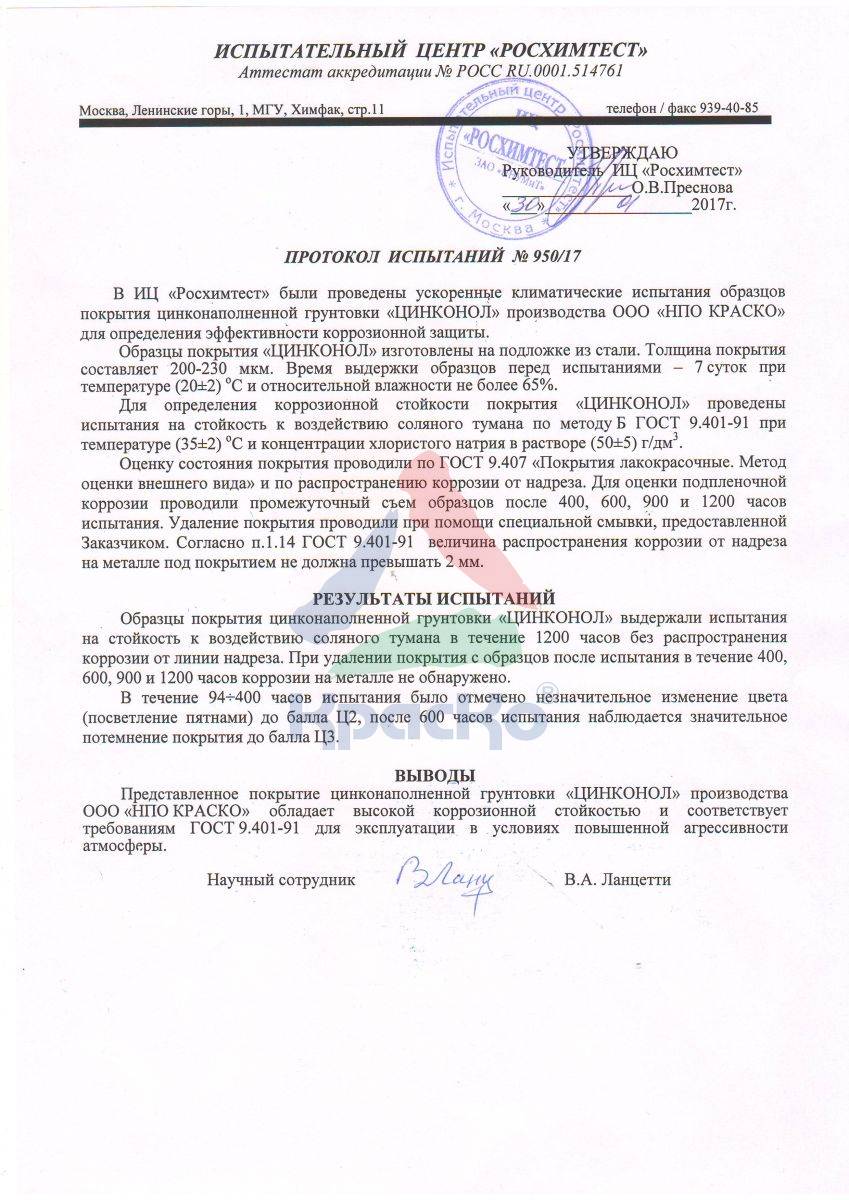

Высокая коррозионная стойкость и соответствие ГОСТу цинконаполненной грунтовки Цинконол производства ООО «НПО КРАСКО» были подтверждены в 2017 году лабораторными испытаниями Росхимтеста.

Мы рекомендуем следующие системы цинкования металлоконструкций:

• Цинконол (1 слой) + Полимерон (2 слоя) — срок службы покрытия 10-12 лет.
• Цинконол (1 слой) + Полиуретол (УФ) (2 слоя) — срок службы 15-20 лет.
• Цинконол (1 слой) + Сереброл (2 слоя) — срок службы 20 лет.

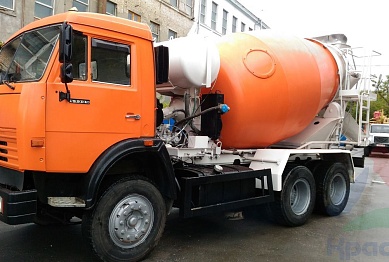

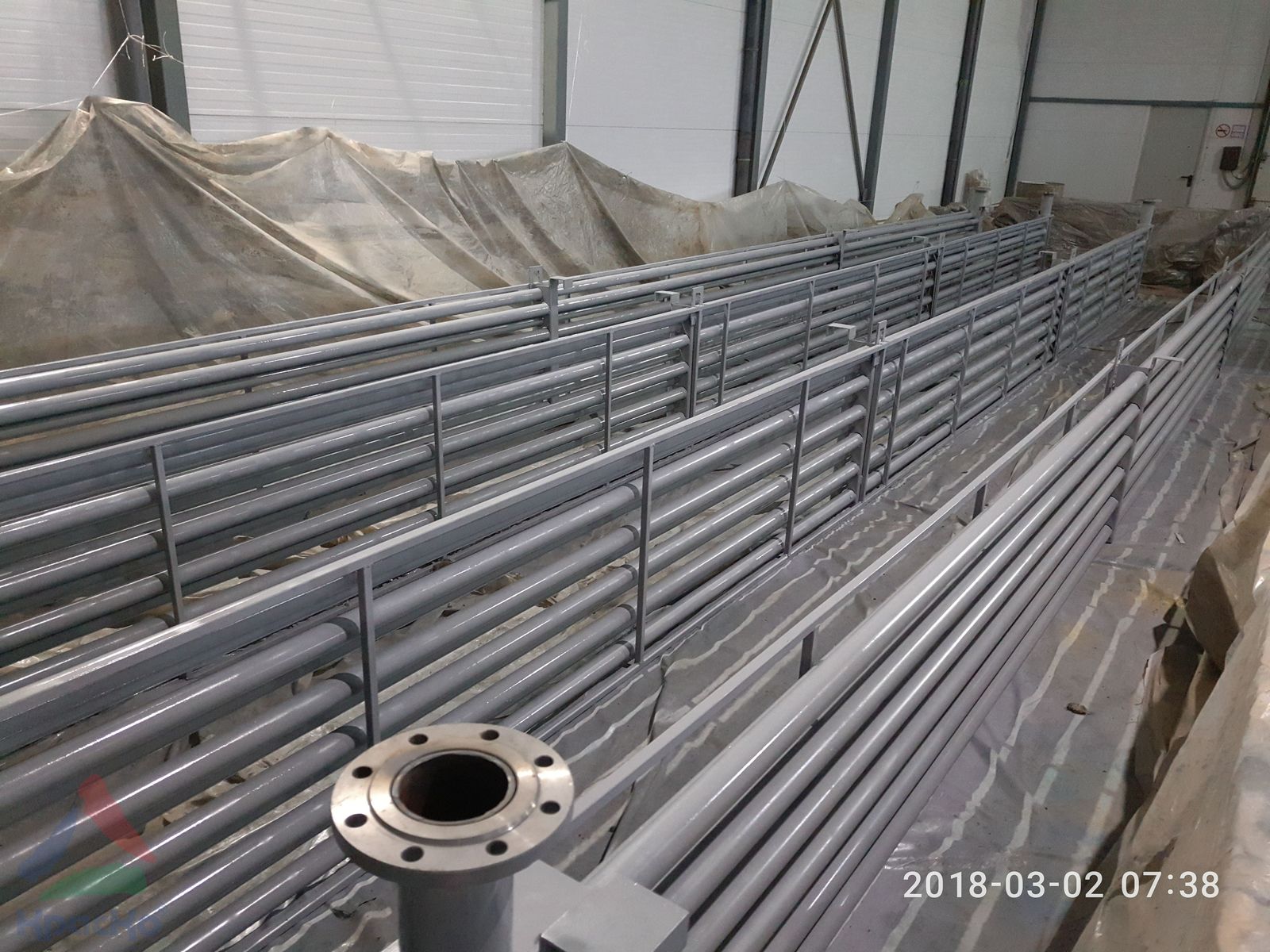

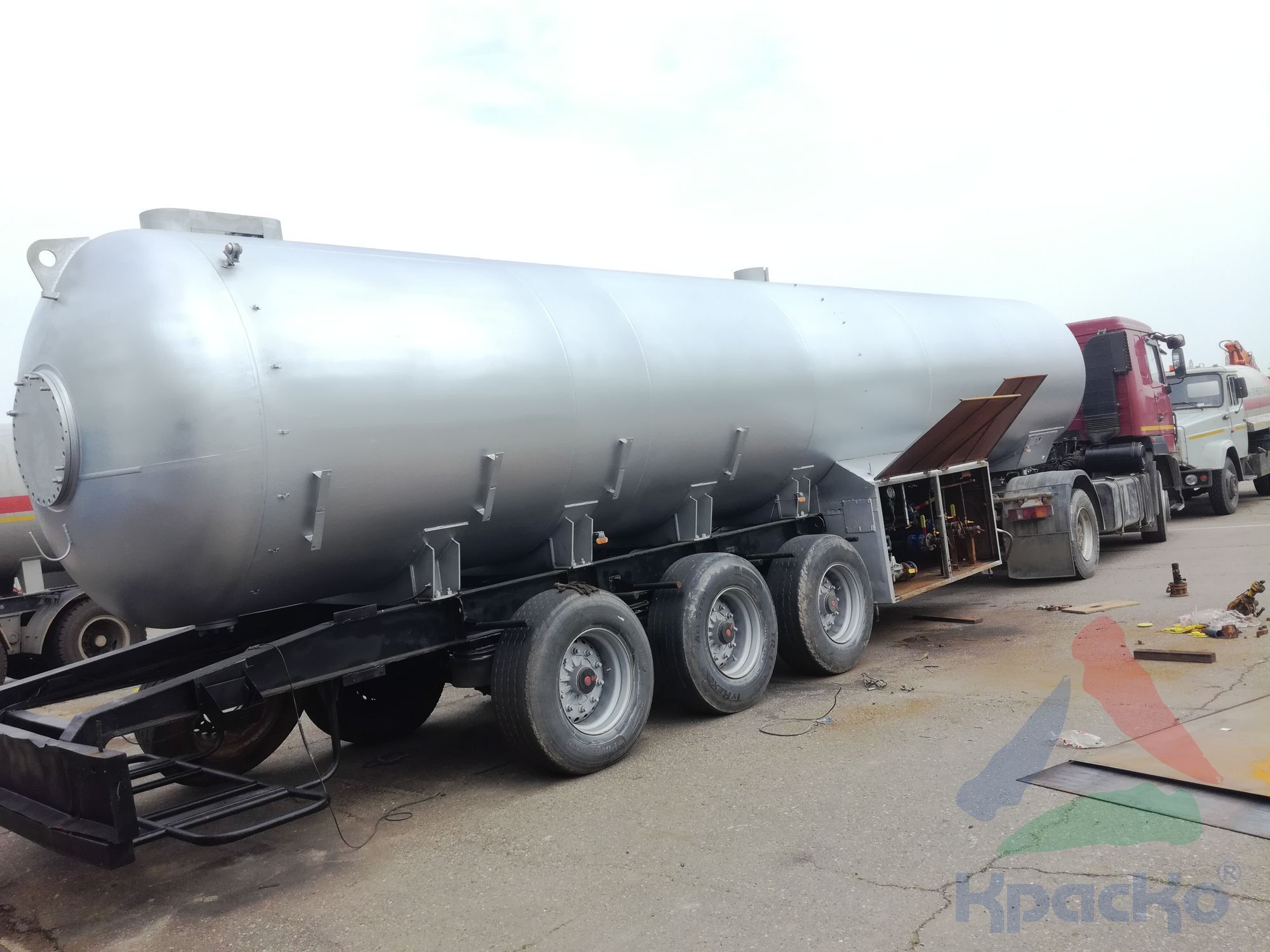

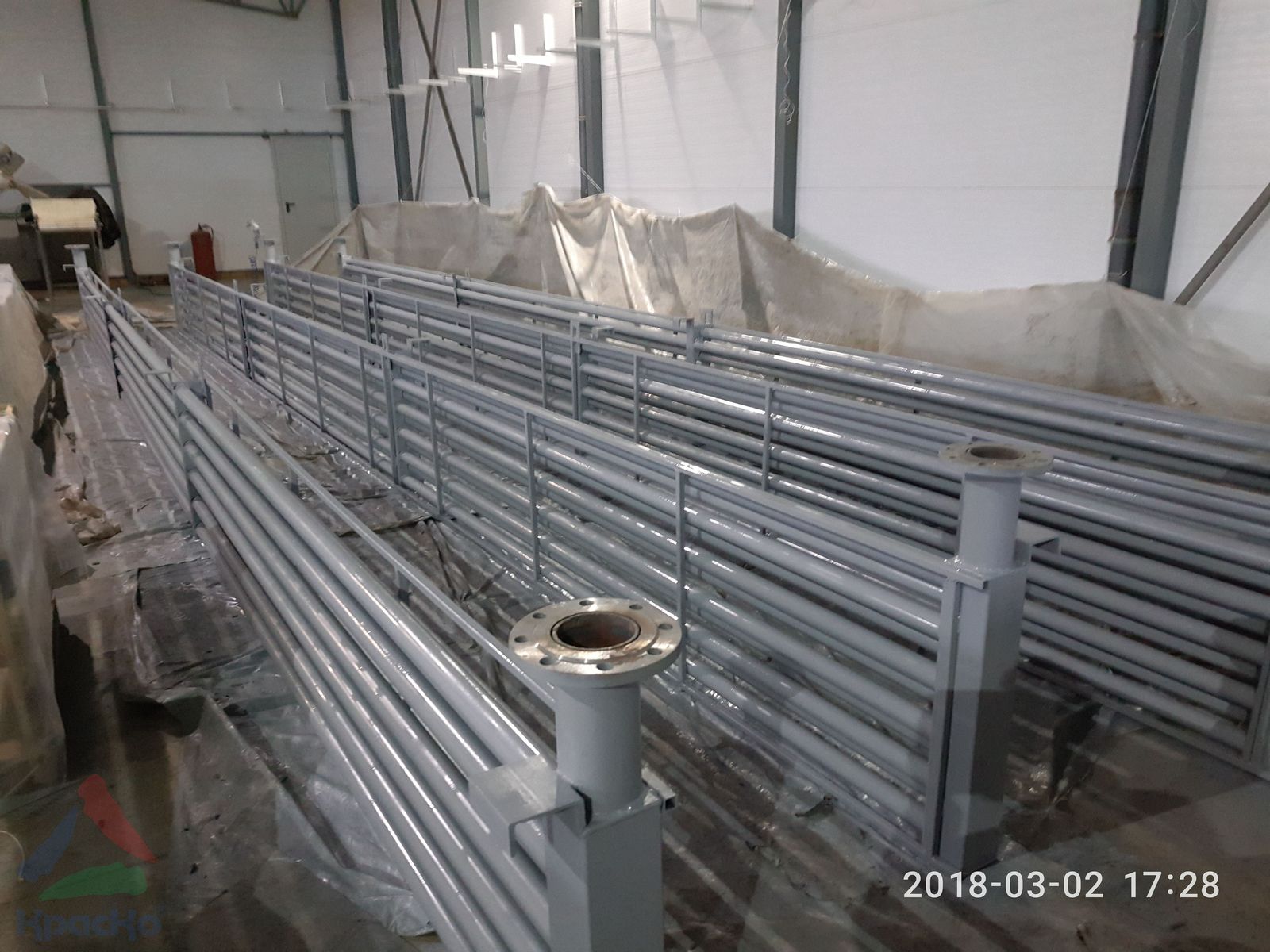

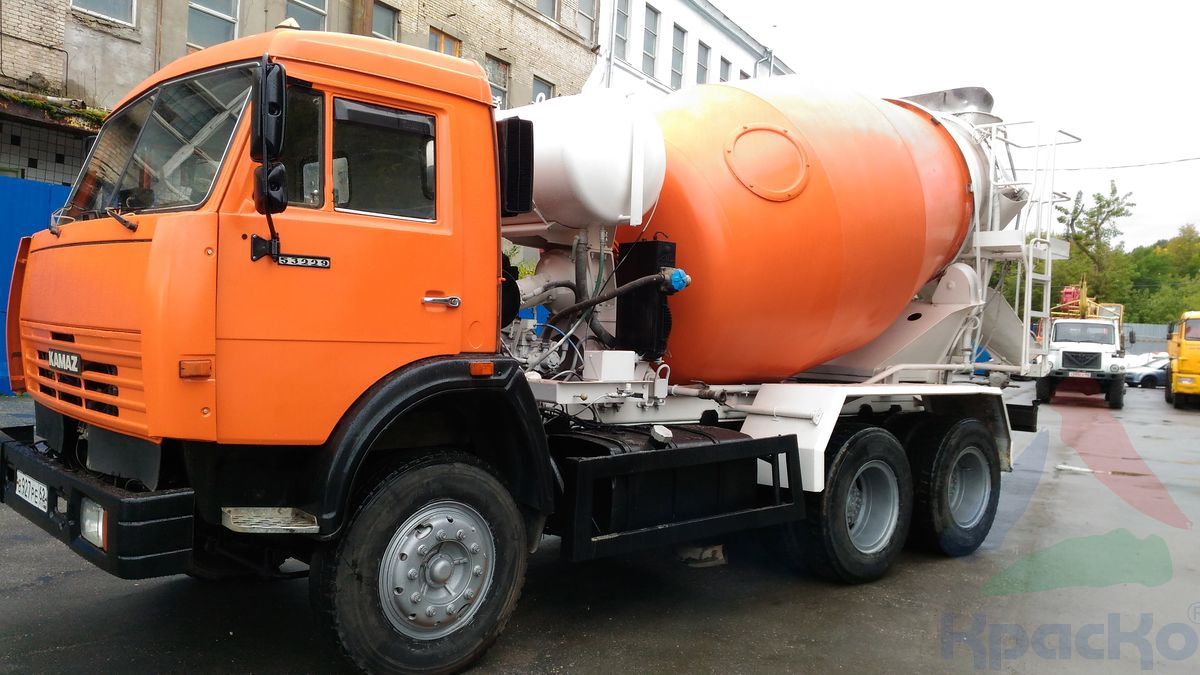

Цинконол-2Ѕh

Двухкомпонентный эпоксидный цинконаполненный грунт Цинконол-2Ѕh — состав, предназначенный для эффективной защиты чёрных и оцинкованных металлов. Содержит цинковые сферы и чешуйки, наполнители и функциональные добавки.

Отличается от других эпоксидных грунтовок тем, что одновременно с полимеризацией происходит процесс холодного цинкования металла. Это позволяет продлить защиту от коррозии в несколько раз. Этот ЛКМ можно применять на ответственных объектах в условиях агрессивной промышленной атмосферы, в любом климате.

Состав, содержащий цинк, обеспечивает электрохимическую защиту и стоек к воздействию нефти, нефтепродуктов, масел, морской воды.

Наносится на чистую сухую поверхность, при температуре не ниже + 5°С.

Жизнеспособность материала после смешивания двух компонентов — не менее 6 часов. Высыхает до степени «от пыли» в среднем за 40 минут, до ст.3 — за час.

• Расход — 1 кг на 4-5 м2 при толщине слоя 50-60 мкм.

Матовый грунт Цинконол-2Ѕh можно применять как самостоятельное покрытие для изделий и конструкций, которые хранятся или эксплуатируются внутри помещений, без постоянного контакта с агрессивной средой.

Для получения долговременной защиты — до 20 лет в агрессивных условиях, рекомендуем применять его в системе покрытий с полиуретановыми эмалями Полиуретол (УФ) или Полиуретол (УФ)-20s.
