Цинконол — полиуретановый грунт-протектор для антикоррозионной защиты металла (жидкий цинк)
Жидкий цинк, грунт-протектор для защиты металла
- превосходная адгезия к чёрным металлам
- защита в любых климатических условиях
- протекторная антикоррозионная защита
- отличная химическая стойкость
- термостойкость +120°С
- эластичность
- матовый
- Описание
- Применение
- Характеристики

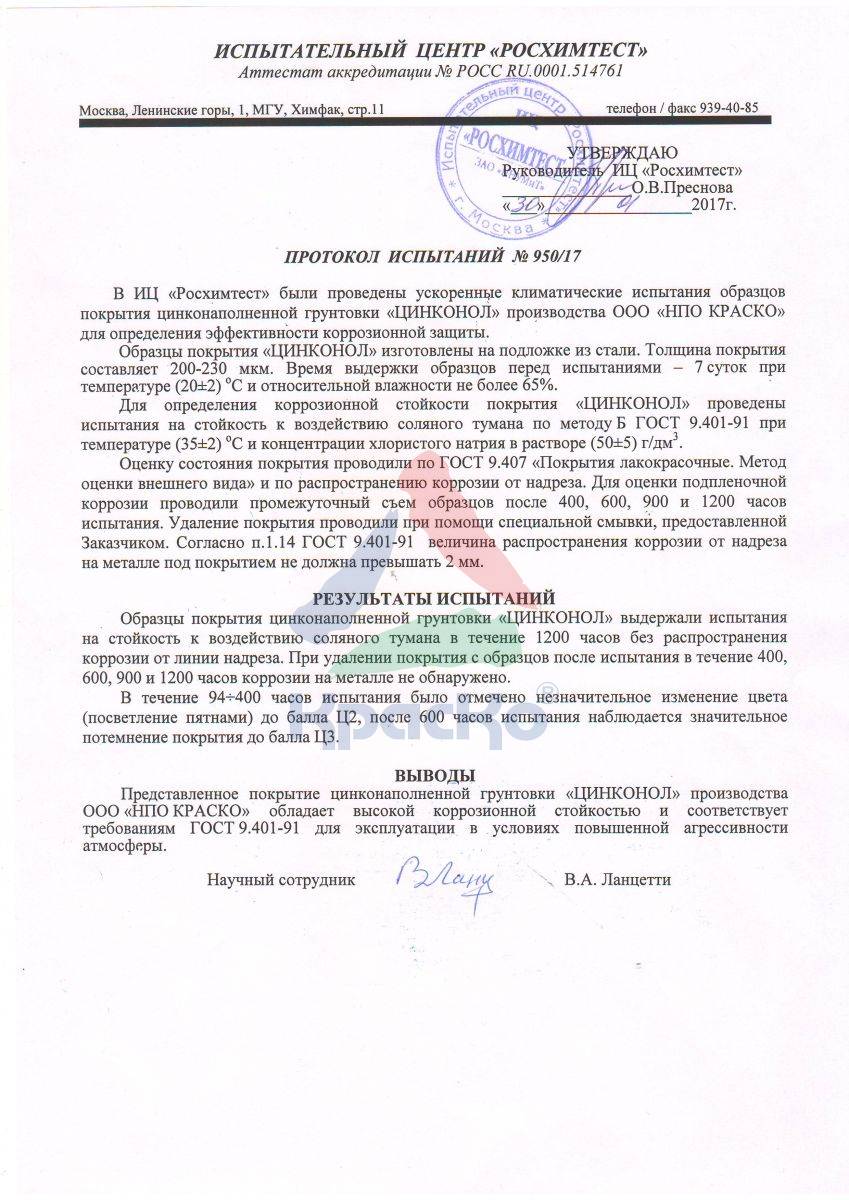

- Документация
- Отзывы
Грунт-протектор Цинконол обеспечивает высокопрочную, долгосрочную защиту металла от коррозии. Используется как в системах антикоррозионной защиты с эмалями:
Цинконол — антикоррозионный полиуретановый цинконаполненный грунт для защиты металлоконструкций с содержанием цинкового порошка (холодное цинкование).
Цинконол – представляет собой дисперсию цинкового порошка в растворе полиуретанового преполимера в органических растворителях с целевыми добавками. Благодаря высокому содержанию цинкового порошка, во время полимеризации и отверждения за счет влаги воздуха, происходит процесс «холодного цинкования», что увеличивает срок защиты металла от разрушения и препятствует образованию коррозии.
Высокий уровень защиты, позволяет применять Цинконол на ответственных объектах, эксплуатируемых в условиях промышленной атмосферы умеренного, морского и холодного климата.
Особенности
Цинконол создаёт надёжную защиту металла от агрессивной промышленной атмосферы, обладает химической стойкостью к маслам, нефти и нефтепродуктам, морской и пресной воде, обладает эластичностью и термостойкостью до +120°С.
Благодаря своим свойствам и матовой фактуре, грунт-протектор гарантирует непревзойдённую адгезию с финишными покрытиями, обеспечивая надежный грунтовочный слой под окраску двух и однокомпонентными полиуретановыми эмалями.
Совместное применение, грунт-протектора Цинконол и полиуретановых эмалей Полиуретол (УФ), Полиуретол 80S (УФ) или Полиуретол 20S (УФ) образует сверхпрочную антикоррозионную систему, способную, при условии соблюдения технологии нанесения, сохранить свои защитно-декоративные свойства в условиях умеренного и холодного климата в течение 25 лет, а в условиях тропического и морского климата - 20 лет.
Комплексное применение полиуретанового грунт-протектора Цинконол, совместно с грунт-эмалями Эпостат, Эпостат Ультра, Эпохим-2 SPRINT образует антикоррозионную систему, способную, при условии соблюдения технологии нанесения, длительно сохранять защитно-декоративные свойства покрытий на эпоксидной основе.
Назначение
Цинкование применяется для защиты:
- строительных металлоконструкций;
- мостов и гидротехнических сооружений;
- портов и судовых конструкций;
- эстакад и платформ;
- насосного и емкостного оборудования;
- резервуаров, цистерн, хранилищ;
- труб и трубопроводов, нефтепроводов и газопроводов;
- железнодорожного, морского и речного транспорта;
- сельхозтехники и др.
ИНСТРУКЦИЯ ПО НАНЕСЕНИЮ
| Подготовка | |
|
Перед нанесением поверхность должна быть очищена от остатков старого покрытия, ржавчины, жира, масел и грязи. |
|
|
Предварительно тщательно перемешивают до однородного состояния, периодически перемешивая для предотвращения оседания цинковой пыли. |
|
|
Грунт наносят безвоздушным, пневматическим распылением, кистью или валиком. |
|
|
Наносят грунтовку в один слой при температуре не ниже + 5°С. |
|
|
При температуре (20±2)°С и толщине слоя |
50-60 мкм |
|
Обезжиривание поверхности |
Спецобезжириватель ОМ-01С |
|
Разбавление, очистка оборудования |
Ксилол, бутилацетат, Р4, Р5А |
|
Нанесение |
Разбавление |
|
Кисть/валик |
Ксилол, бутилацетат, Р4, Р5А |
|
Нанесение финишной эмали допускается через 2 часа. |
|
|
При окраске морских судов, подвижного состава, металлоконструкций подверженных постоянному воздействию агрессивных сред, рекомендуется подготовка металла не хуже Sa2,5 по МС ISO 8501. |
|
|
Толщина пленки, мкм |
Теоретический расход, г/м2 |
Время высыхания «от пыли», (20±2)°С, часов |
Время высыхания до ст.3, (20±2)°С, часов |
|
50-60 |
200-250 |
1 |
2 |
Меры предосторожности
При проведении внутренних работ, а также после их окончания тщательно проветрить помещение. Использовать индивидуальные средства защиты.
Хранение
Не нагревать, беречь от огня. Состав хранить в прочно закрытой таре, предохраняя от действия тепла и прямых солнечных лучей.
Перед применением после хранения при отрицательных температурах грунт выдерживают в течение 24 часов при t (20±2)°С.
Гарантийный срок хранения в заводской упаковке – 6 месяцев со дня изготовления.
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
|
Наименование показателя |
Значение |
|
Технические условия |
20.30.12-019-01524656-2019 |
|
Основа материала |
Цинковый порошок |
|
Внешний вид пленки |
Однородная матовая поверхность серого цвета |
|
Цвет покрытия |
Cерый |
|
Тип поверхности |
Для черного металла |
|
Количество компонентов |
Однокомпонентные |
|
Применение |
Для улицы, для помещений |
|
Температура нанесения, С° |
+5° |
|
Свойства |
Химстойкие, |
|
Готовый состав |
|
|
Объем сухого остатка, % |
86±2 |
|
Условная вязкость по В3-246 (сопло 4), сек, не менее |
30÷60 |
|
Время высыхания до степени «от пыли» при t (20,0±0,5)°С, ч, не более |
1 |
|
Время высыхания до степени 3 при t (20,0±0,5)°С, ч, не более |
2 |
|
Адгезия, балл, не более |
1 |
|
Прочность пленки при изгибе, мм, не более |
3 |
|
Прочность пленки при ударе, см, не менее |
50 |
|
Стойкость покрытия к статическому воздействию жидкостей при температуре (20±2)°С |
|
|
воды, ч, не менее |
72 |
|
ГСМ, ч, не менее |
72 |
Тара
Тара 20кг.
Общий рейтинг
Полезные статьи
Грунт пришел очень быстро. Наносился кистью, очень легко и без подтеков. Расход приятно удивил, материал остался. К тому же грунт отлично держит температуру. Остатками покрасил трубы.
Выбранным материалом остались довольны.
Цинконол используем для грунтования металлических дверей, грунт имеет хорошую адгезию к металлу и обеспечивает отличный грунтовочный слой под полиуретановую краску.
Выбранной продукцией остались довольны. Грунт полностью соответствует заявленным требованиям. Советуем к покупке.
